Maqueta LAV Barcelona-Sagrera

El passat mes d’abril l’Agrupament Ferroviari de Barcelona va signar un conveni de col·laboració amb l’Ajuntament de Barcelona-Districte de Sant Andreu per a la difusió del patrimoni ferroviari.

Com a primera fita d’aquest conveni se’ns va encarregar la construcció d’una maqueta que representés a escala 1/87 la futura estació de la Sagrera (línia d’alta velocitat i rodalies).

Després d’uns sis mesos de treballs el passat dia 25 de novembre l’Alcalde de Barcelona l’Excel·lentíssim Sr. Jordi Hereu i Boher, acompanyat de la Regidora del Districte de Sant Andreu Il·lustríssima Sra. Sara Jaurrieta i Guarner, el President del Consell de Districte de Sant Andreu Il·lustríssim Sr. Eugeni Forradellas i Bombardó i juntament amb el President de l’Agrupament Ferroviari de Barcelona Sr. Joan Llobera i Velasco, va inaugurar la maqueta que compren el tram entre el pont de Calatrava i el Triangle ferroviari.

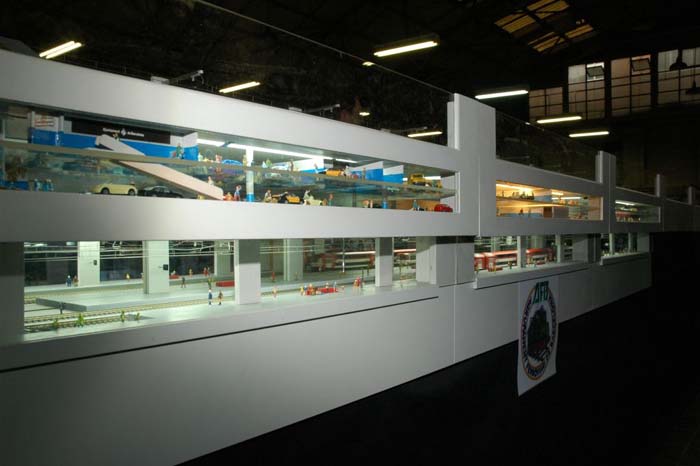

Tot seguit podeu veure unes fotografies tant de l’acte d’inauguració com de la maqueta finalitzada.
Inauguració Maqueta LAV Sagrera

Inauguració Maqueta LAV Sagrera

Inauguració Maqueta LAV Sagrera

Inauguració Maqueta LAV Sagrera

Inauguració Maqueta LAV Sagrera

Inauguració Maqueta LAV Sagrera

Inauguració Maqueta LAV Sagrera

Inauguració Maqueta LAV Sagrera

Pont de Calatrava Maqueta LAV Sagrera

Fitxa tècnica

Mòduls 22 (18 de circulació i 4 de retorn)
Nivell Superior Estació LAV
Nivell Mig Espais comercials i aparcaments
Nivell Inferior Estació RENFE Rodalies
Fusteria 36 Plafons de 2,44m x 1,22m
75 Potes
Metacrilat 19 Planxes de 1,5 m x 1,0 m
20 Planxes de 1,5 m x 0,20 m
Cable elèctric 1500 m
Connectors 400
Vies 165 m
Catenària 170 m
Agulles 60
Semàfors 30
Hores treballades 2600

Estació LAV Barcelona – Sagrera

  • 5 andanes
  • 8 vies principals
  • 2 vies de servei

Rentador

  • 5 andanes
  • 10 vies d’aparcament
  • 2 vies de pas

Estació RENFE Rodalies

  • 2 andanes
  • 2 vies (4 representades)

Metro L-4

  • 1 túnel doble (no operatiu)

Aquesta maqueta esta actualment exposada al costat de la maqueta Barcelona projecta a l’edifici Forum de Barcelona,  passeig García Fària s/n, E-08019 Barcelona.

edificiforum

Transport públic: Metro L-4, trambesos i autobusos
