Toperes estàndard RENFE

Publicat: 20 jul. 2007 22:15
Autor: Joan Llobera
Per comencar:
Parlan de dissenys, os mostro 4 fotos de dos topalls Renfa que vaig fotografiar fa temps a Sant Andreu Comptal, ambdos de diferent disseny, un recta i un amb el tipic carril curvat. Portaré copia de paper perque serveixi de model per fer les toperas del diposit.
A veure que os semblen.

Re: Documentació grafica

Publicat: 20 jul. 2007 22:17
Autor: Joan Llobera
Un foto final.

Re: Documentació grafica

Publicat: 20 jul. 2007 23:20
Autor: Pere
COLLONUDES...

S'en pot fer alguna recta també ;)

Re: Documentació grafica

Publicat: 21 jul. 2007 10:24
Autor: Santi
Al taller de Talgo tambe tenim una topera.

Santi

Re: Documentació grafica

Publicat: 21 jul. 2007 11:27
Autor: Joan Llobera
Santi, soposo que et refereixes a la del final de la via exterior costat maquinista.
Les fotos son just devant dels tallers de talgo pero fa uns anys-
Potser caldria veure si a la zona de tallers Renfa n'hi ancara.
Malgrat tot, crec que amb aquestes dos models en tenim prou pel diposit.

Re: Documentació grafica

Publicat: 21 jul. 2007 18:19
Autor: Pere
Hola

Per tancar el panorama de toperes estàndards, dos escaneixos molt dolents (les fotos eren a tocar del llom de la revista) del Maquetren nº 41 (1996) pàgs. 26 i 29.

Aquí les podem veure amb corba i sense el reforç en creu posterior. També s'aprecia un altre esquema de pintura de Renfe.

Estació d'Olmedo
Estació d'Olmedo

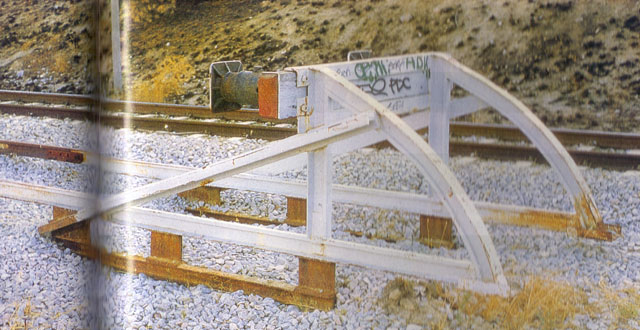

Topera desprovista de la base de balast a Tres Cantos.
Topera desprovista de la base de balast a Tres Cantos.

En total les variants poden ser:
  • Amb bigues de reforç posterior rectes o corbes.
  • Amb creu de reforç posterior o no.
  • Amb bigues de reforç anteriors simples (exteriors al carril) o dobles (exteriors i interiors).
  • Amb topalls unificats Renfe a la travessa de fusta o sense.
Respecte a la pintura les he vist:
  • Totes blanques amb detalls negres (com la d'Olmedo)
  • Totes negres
  • Sense pintar, amb el color del carril més o menys rovellat.
  • Amb la biga de fusta blanca i els topalls negres.
  • Amb la biga negra i els topalls negres, però amb la cara anterior del topall blanca.
  • Amb la biga blanca i negra a franges.
  • Amb la biga vermella.
  • Amb la biga amb diagonals blanques i negres o grogues i negres o blanques i vermelles (toma ja!!!)
En fi... Ara a fer proves i decidir
