Redisseny de l'esquema de vies del dipòsit

EntradaAutor: Pere » 29 jul. 2009 01:46

Donat que per tal de que la rotonda pugui ser un edifici construït d'una única peça (davant de les dificultats per fer-lo "a trossos") s'està estudiant la decisió de refer els dos mòduls centrals del dipòsit per tal de que tinguin una llargada d'un metre i mig (en front de l'anterior d'un metre).

A l'efecte de redissenyar (lleugerament) la disposició de les vies donat el nou espai disponibles, he començat a treballar amb el programa WINRAIL versió 9, que incorpora facilitat amb el disseny de maquetes modulars.

És una mica sorprenent: he definit les dimensions dels mòduls, per exemple els dos primers M1 i M2, junt amb les posicions a on han d'anar les connexions de vies intermòduls:

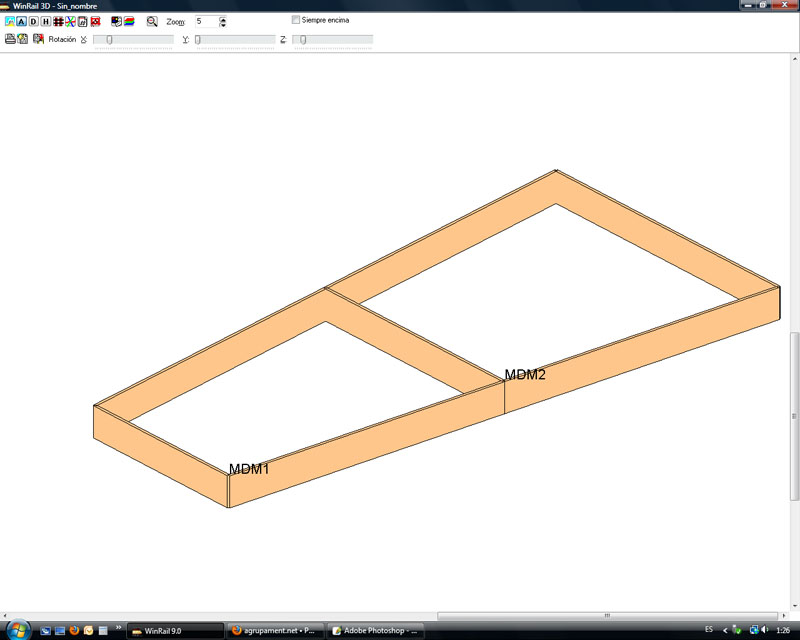

Amb això ja ho representa en forma 3D (ull, ortogonal!):


També podem definir una serie de punts sobre la superfície dels mòduls als que asignarem una alçada i un color.


D'aquesta manera podem recrear el relleu que tindrà el mòdul i els tons de color del mateix.


Aquest relleu ens pot servir per a que el programa calculi les costelles (quadernes) dels mòduls, amb el seu perfil per tal d'adaptar el terreny a sobre d'elles. En aquest cas he demanat dues costelles intermitges als mòduls en longitud, i una en amplada:


I evidentment podrem imprimir el perfil d'aquestes costelles per fer unes plantilles a l'hora de tallar-les. Aquestes serien les costelles verticals dels dos mòduls:



Tot això no ens servirà en el cas dels mòduls del dipòsit, però he pensat que valia la pena comentar-ho per a qui li pugui interessar.

Bona nit.

Avatar de l’usuari
Pere
Site Admin
Entrades: 375
Membre des de: 13 juny 2007 20:47
Nom i cognoms: Pere Comas
Número: 88

Re: Redisseny de l'esquema de vies del dipòsit

EntradaAutor: Pere » 30 jul. 2009 01:35

Proposta de nova distribució d'elements i vies:


Avatar de l’usuari
Marc
Site Admin
Entrades: 562
Membre des de: 13 juny 2007 17:29
Nom i cognoms: Marc Filella
Número: 101

Re: Redisseny de l'esquema de vies del dipòsit

EntradaAutor: Marc » 30 jul. 2009 16:30

Quina versió del Winrail 9 tens, DeLuxe o Standard?

Avatar de l’usuari
Pere
Site Admin
Entrades: 375
Membre des de: 13 juny 2007 20:47
Nom i cognoms: Pere Comas
Número: 88

Re: Redisseny de l'esquema de vies del dipòsit

EntradaAutor: Pere » 30 jul. 2009 17:02

Estàndard.

Amb ambdues pots fer els mateixos dissenys de maquetes o mòduls. La interfase es exactament igual a les dues.

L'única diferència que hi ha entre les versions és que amb l'estàndard només pots crear i editar biblioteques d'elements decoratius (cases, ponts, etc...), mentre que amb la deLuxe també pots editar i crear biblioteques d'elements que formin part del traçat (vies).

Amb totes dues pots utilitzar qualsevol biblioteca existent (n'hi ha a internet i el programa les baixa i actualitza automàticament).

Avatar de l’usuari
Pere
Site Admin
Entrades: 375
Membre des de: 13 juny 2007 20:47
Nom i cognoms: Pere Comas
Número: 88

Re: Redisseny de l'esquema de vies del dipòsit

EntradaAutor: Pere » 01 ago. 2009 20:33

Primeres proves de volums a la maqueta:

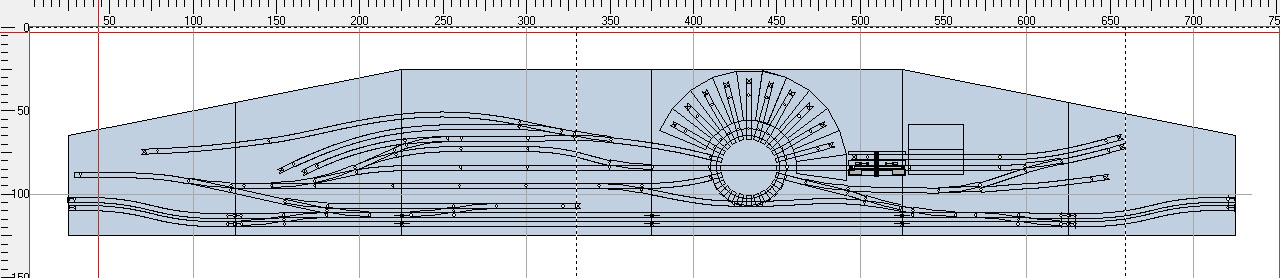

Esquema de vies

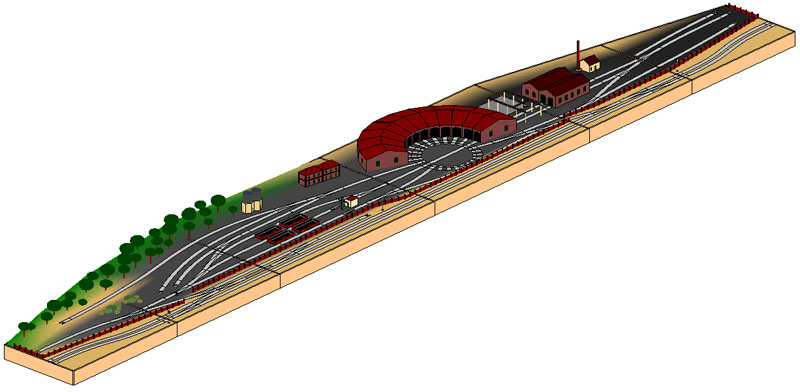

Projecció ortogonal Oest

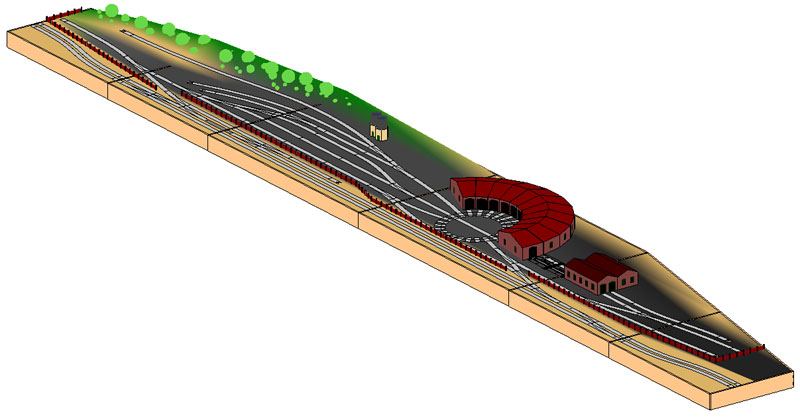

Projecció ortogonal Est

Avatar de l’usuari
Marc
Site Admin
Entrades: 562
Membre des de: 13 juny 2007 17:29
Nom i cognoms: Marc Filella
Número: 101

Re: Redisseny de l'esquema de vies del dipòsit

EntradaAutor: Marc » 02 ago. 2009 15:08

M'agrada la disposició d'elements, així com les dues noves agulles que permeten sortir a la via de la dreta des de la entrada auxiliar en sentit est.

D'altra banda, per a aquest mes d'agost m'he posat els deures de digitalitzar una col·lecció de fotografies de l'arxiu del Sr. Albert Riera sobre els tallers de Sant Andreu. Crec que ens pot ajudar a ambientar el dipòsit, encara que la activitat no fos exactament la mateixa.

Com a mostra, una fotografia del parc d'eixos, rodes i llantes que podem posar al darrera i al costat de l'edifici del taller, amb un o diversos ponts grua.
EX08 [640x480].jpg
EX08 [640x480].jpg (75 KiB) Visualitzat 4600 cops

Avatar de l’usuari
Pere
Site Admin
Entrades: 375
Membre des de: 13 juny 2007 20:47
Nom i cognoms: Pere Comas
Número: 88

Re: Redisseny de l'esquema de vies del dipòsit

EntradaAutor: Pere » 05 ago. 2009 07:16

Nova versió incloent el parc d'eixos i rodes:







Detall de la entrada principal


Detall de la zona de rotonda i taller amb el parc d'eixos i rodes

Santi
Entrades: 471
Membre des de: 15 jul. 2007 12:10
Nom i cognoms: Santi Compte i Fajarí
Número: 90

Re: Redisseny de l'esquema de vies del dipòsit

EntradaAutor: Santi » 05 ago. 2009 07:57

Nomes puc dir que "chapeau", es una distribució molt mes llogica.

Cesar
Entrades: 153
Membre des de: 15 jul. 2007 17:39
Nom i cognoms: Cesar Alcala Vergara
Número: 74

Re: Redisseny de l'esquema de vies del dipòsit

EntradaAutor: Cesar » 05 ago. 2009 13:46

Pere la veritat es que las imatges que poses donen una molt bona sensació. Un dubte per a quina llongitud de locomotora estna dissenyades les diferents vies d'escapatoria o de maniobra.

Marc aquesta prova aquí....

Ens veiem

Avatar de l’usuari
Marc
Site Admin
Entrades: 562
Membre des de: 13 juny 2007 17:29
Nom i cognoms: Marc Filella
Número: 101

Re: Redisseny de l'esquema de vies del dipòsit

EntradaAutor: Marc » 05 ago. 2009 13:56

César:

S'ha pensat en locomotores de 40 cm de llargada. Com que les locomotores hispàniques totes queden per sota d'aquesta mida, creiem que anirà bé.
Respecte a la prova que has vist, estava actualitzant la configuració de les imatges adjuntes.

Salutacions
